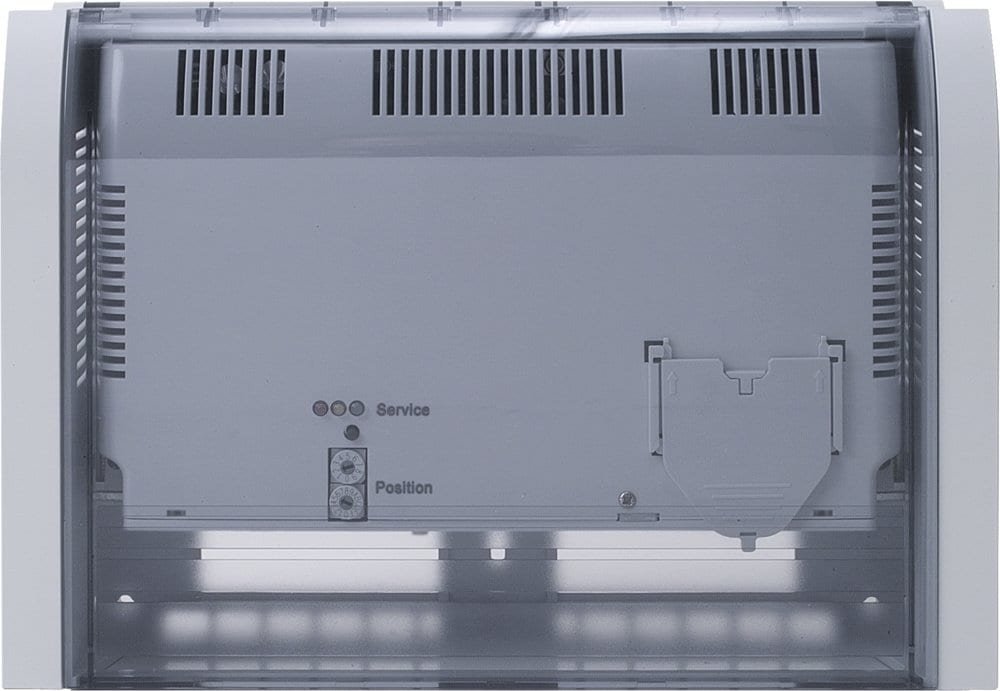

Systevo Control aP-Ausführung als Zentraleinheit

Leistungsmerkmale• Betrieb als Master/Slave-Zentrale abhängig von derAdressierung/Konfiguration• Kommunikation (Daten/Audio) mit weiteren Zentralenüber ETH-LAN oder den Stationsbus POF (max. 64)• Max. Anzahl (logische) Gruppen: 250 (pro System)Service-Funktionen:• Software-Download für Systemkomponenten (soweitmöglich), Firmware-Aktualisierung, Fernwartungs-/SNMP-Fkt (mit PC), Basis-Inbetriebnahme• SD-Kartenslot für zukünftige Firmware bzw. Lizenz-Updates• Anschlussträger für aP-Montage• Zentrale und dezentrale InstallationSicherheitsmerkmale:• Datenerhalt bei Netzausfall gemäß DIN VDE 0834-1:2016-06 (USV erforderlich)• Option zur redundanten Energieversorgung übersekundäre Einspeisung• Lokaler Notfunktionsbetrieb bei Ausfall der System-Master-Zentrale• Sequentielle Überwachung der angeschlossenenaktiven Komponenten, weiteren Zentralen im Systemverbundund der PC-Kommunikation gemäß DIN VDE0834-1: 2016-06• 1 x Relais-Kontakt zur Meldung von Störungen (AS/RS)• Galvanische Trennung von anderen Zentraleneinheitendurch ETH-LAN oder POF- Verbindung• Statusanzeige über LEDs• Flash für Datenspeicherung des Systems

Systevo Control in aP-Ausführung als Zentraleinheit für eine Organisationseinheit wie z.B. Stationoder Wohnbereich. Nutzung des System-Release V11 zur Einhaltung der DIN VDE 0834-1: 2016-06 in Verbindung mit übergeordneter System-Lizenz, 1 Lizenzkarte pro System erforderlich.Zudem zur Freischaltung der Systemfunktionen erforderlich (z.B. mobile Rufabfrage, Systemgrößeetc.). Modular aufgebaute Zentrale mit 2 Steckplätzen für die jeweiligen Feldbus-Karten (FBC).Möglichkeit zur redundanten Energieversorgung über ein dezentral installiertes Netzgerät.Überwachung und Synchronisation des gesamten Datenverkehrs sowie der Audioverbindungen(Gespräche, Durchsagen) innerhalb der Organisationseinheit und Koordination der Kommunikationzu weiteren Zentralen via IP- Schnittstelle (ETH-LAN / Stationsbus). Zudem Steuerung vonDisplayanzeigen und akustischen Rufmeldungen, gemäß festgelegter Prioritäten/Dienste(Zusammenschaltungen) innerhalb einer Systeminstallation. Flexible Konfigurationsmöglichkeitenüber die Systevo Workstation mit komfortabler Windows-GUI für Rufarten, Gruppen, Dienste,Sammeldurchsagen, Anzeigetexte, Geräteparameter, Systemsprache etc. in Abhängigkeit derKundenbedürfnisse. Einsatz von maximal 64 Zentralen mit bis zu 250 logischen Gruppen(Untergruppen). Die Vernetzung erfolgt über die ETH-LAN IP-Schnittstelle (Daten/Audio) oderbestehende Installationen den Stationsbus (Daten/Audio). Die Verkabelung über ETH-LAN und /oder LWL-LAN erfolgt je nach den Vorgaben des klassischen Netzwerk-Designs. Die StationsweiseVernetzung erfolgt über geeignete Switches / Router (ETH-LAN: IEEE802.3), welche dienotwendigen Übertragungsraten (10, 100, 1000MBit) automatisch erkennen. PortbasierendeVLAN-Netzwerkkomponenten mit QoS / ToS ermöglichen hierbei die Priorisierung der Lichtruf-Datendienste gegenüber den Sprachdiensten. Aus Sicherheitsgründen (DIN VDE 0834-1: 2016-06) arbeiten alle IP-Komponenten (Zentralen, Systevo Workstation) in einem einheitlichenIP-Adressraum (10.1.x.y), der nicht durch andere Gewerke (z.B. GLT, Medizinisches Equipmentetc.) genutzt wird. Um einen abweichenden IP-Adressraum zu nutzen (192.168.x.y), erfolgt dieKonfiguration über einen optionalen DHCP-Server. Die Kommunikation erfolgt auf Basis von TCP/IP über definierte Lichtruf-Protokolle. Dienstprogramme wie Telnet, FTP dienen dem Fernzugangund der Datenübertragung. Zusätzliche Netzwerk- Applikationen (Syslog, Firewall etc) dienen derSystemsicherheit und der möglichen Analyse gespeicherter Protokolldaten. Mit integrierterGateway-Funktion zur Weiterleitung der Daten-/Audiosignale der übergeordneten Bus- Schnittstelle(ETH-LAN, Stationsbus) zum Zimmerbus. Unterstützung des Kompatibilitätsmodus für bestehendeSysteminstallationen mit den Gruppenzentralen 72660x (Firmware-Aktualisierung auf v5.xxnotwendig). Einrichtung einer Master-Zentrale (bei ETH-LAN: ohne Zimmerbus) zurKommunikation zur übergeordneten Systevo Workstation via ETH-LAN und zur Steuerung derEskalation von allen Systemmeldungen innerhalb des gesamten Systems. Vorbereitet fürzukünftige, Lizenzpflichtige Firmware-Aktualisierungen und ausgestattet mit einem SD-Kartenslot,um zusätzliche Dienstmerkmale nutzen zu können. Zentrale oder dezentrale Installation (aP-Ausführung) in Umgebungen Umweltklasse I. Projektspezifische Planung der Zentralenausstattungab 500 Zimmern.

Betrieb als Master/Slave-Zentrale abhängig von der Adressierung/KonfigurationKommunikation (Daten/Audio) mit weiteren Zentralen über ETH-LAN oder den Stationsbus POF (max. 64)Max. Anzahl (logische) Gruppen: 250 (pro System)Service-Funktionen: Software-Download für Systemkomponenten (soweit möglich), Firmware-Aktualisierung, Fernwartungs-/SNMP-Fkt (mit PC), Basis-InbetriebnahmeSD-Kartenslot für zukünftige Firmware bzw. Lizenz-UpdatesAnschlussträger für aP-MontageZentrale und dezentrale InstallationSicherheitsmerkmale: Datenerhalt bei Netzausfall gemäß DIN VDE 0834-1: 2016-06 (USV erforderlich)Option zur redundanten Energieversorgung über sekundäre EinspeisungLokaler Notfunktionsbetrieb bei Ausfall der System-Master-ZentraleSequentielle Überwachung der angeschlossenen aktiven Komponenten, weiteren Zentralen im Systemverbund und der PC-Kommunikation gemäß DIN VDE 0834-1: 2016-061 x Relais-Kontakt zur Meldung von Störungen (AS/RS)Galvanische Trennung von anderen Zentraleneinheiten durch ETH-LAN oder POF- VerbindungStatusanzeige über LEDsFlash für Datenspeicherung des Systems

Systevo Control, Zubehörset (Klemmen, Kabelbefestigung)
